Folyamatban lévő mérő a külső átmérőhöz

A megnövekedett termelékenység és az alacsonyabb karbantartási költségek kulcsfontosságú elemei az ipari folyamatnak. Az optimális megoldás a munkadarab-feldolgozás és a gépi körülmények valós idejű ellenőrzése.

A szálláslekérdezés elküldése

Leírás

Leírás

Ez a folyamat közbeni külső átmérőhöz készült mérő kifejezetten a külső átmérő mérésére szolgál, ami hatékonyan javítja a termelékenységet és csökkenti a karbantartási költségeket a mérési folyamat során. A relatív mérés elvét alkalmazza, összehasonlítja a munkadarab és a szabványos munkadarab különböző fizikai méreteit az előre beállított értékekkel, és logikai vezérlőjelekkel látja el a csiszolót a zökkenőmentes feldolgozás érdekében. Nagy mérési pontossággal rendelkezik, és ideális online mérőrendszer a precíziós csiszolási folyamatban.

Jellemzők

A külső átmérő folyamatban lévő mérőeszköze nagyon stabil működési teljesítményt nyújt, és stabil pontosságot képes fenntartani a környezetben nyilvánvaló hőmérséklet-változások mellett. A gyártás során magasabb minőségi előírásokat alkalmazunk, így ez a berendezés szigorúbb tűréshatárokkal rendelkezik, és alkalmas a takarékosabb működésre. Ezenkívül robusztus, és zord műhelykörnyezetben is használható, és a gyártás során figyeli a műtermékeket, hogy biztosítsa az alkatrészek állandó magas minőségét.

image001_

image005_

Leírás

Konfiguráció	Paraméterek
Erősítő kijelző	Digitális kijelző
Korrekciós érték	Digitális kijelző
I/O	Relé/ Opto-szigetelt
Tápegység	100-110VAC; 200-220VAC Frekvencia: 50Hz
Bemeneti/kimeneti interfész	10 tűs szorított bemeneti aljzat 16 tűs téglalap alakú aljzat
NC interfész vezeték a géppel	4m
Erővonal	3m
Kiegészítő funkció	Visszahúzás (S)/memória funkció (J)
Fizikai dimenzió	214(W)140(H)172(M) (a gombok magasságát nem tartalmazza)
Alkalmazási tartomány	Belső és külső átmérő

Műszaki specifikáció

Szerkezet	Szekrény
Csatornák száma	1-2 csatorna (Air-Gap induktív mérőfejek)
Mérési ciklus	Folyamat közbeni köszörülés
Megjelenítési tartomány	plusz 500um——-300um
Korrekciós értéktartomány	1um skála plusz 59um——-59um 0.5um skála plusz 20um——-20um 0.1um skála plusz 20um——-20um
Korrekciós skála	1um,0.5um,0.1um
Kijelző felbontása	0.3 um
Elektromos stabilitás	0.8h/6h
Kimeneti logikai vezérlés száma	4

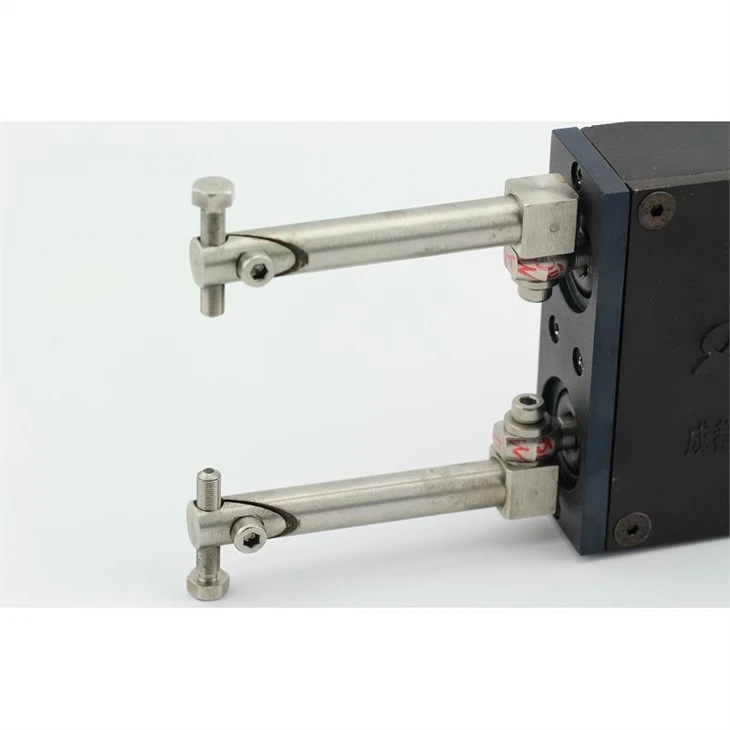

Mérőfej

image009_

Alapkonfiguráció

Az érzékelők száma és típusai	2×LÉGRÉS
Mérési tartomány	400 um
Ismétlődő pontosság	Kisebb vagy egyenlő, mint 1 um
Utazás előtt	180±20
Túlutazás	Nagyobb vagy egyenlő, mint 500 um
Csillapítás funkció	Igen
Mikrometrikus beállítás	Fecskefarkú csúszda
Mérőérintkező	gyémánt
Sima / megszakított felület mérése	Választható
Mérési erő	0.9N
Kábel	3m
